对讲机FCC认证中RF测试解读

 FCC针对对讲机的标准主要有CFR47 Part15B、Part90和Part95。其中Part15B主要是EMC测试内容，Part90主要是专业对讲机的RF测试内容，Part95是民用对讲机的RF测试内容，本章主要针对民用对讲机的FCC认证RF测试项进行解析。
    1 §2.1046,§95.639(d) RF Output Power 射频输出功率
    1.1测试限值：对讲机有效辐射功率（ERP）不超过0.5W

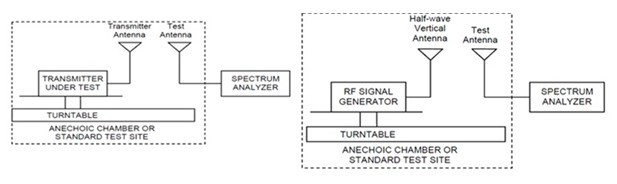

    1.2测试布置图：

    2 §2.1047 and §95.637(a) Modulation Characteristics 调制特性
    2.1 Frequency deviation 频率偏移
    2.1.1测试限值：调节输入EUT麦克输入的最大声压值，最大频率偏移不超过±5KHz
    2.1.2测试布置图：

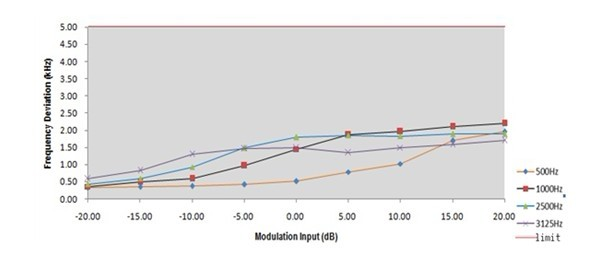

    2.1.3测试案例展示：

    2.2 Modulation Frequency Response  调制频率响应
    2.2.1测试限值：固定声压值的音频信号输入EUT的麦克，改变频率为100Hz-5KHz音频信号，最大频率偏移值不超过2.5KHz
    2.2.2测试布置图：参考2.1.2布置图
    2.3 Audio Low Pass Filter Response 音频低通滤波器响应

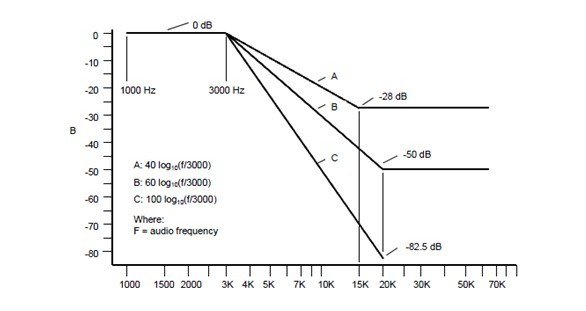

    2.3.1测试限值：工作频率在406MHz~512MHz之间，信道间隔为25 KHz时，需满足曲线B

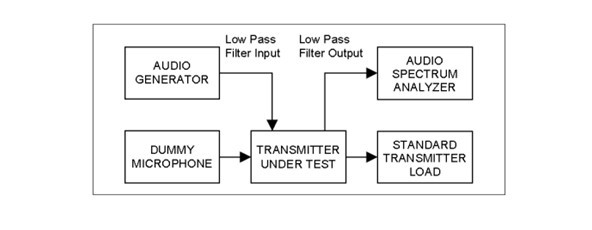

    2.3.2测试布置图：

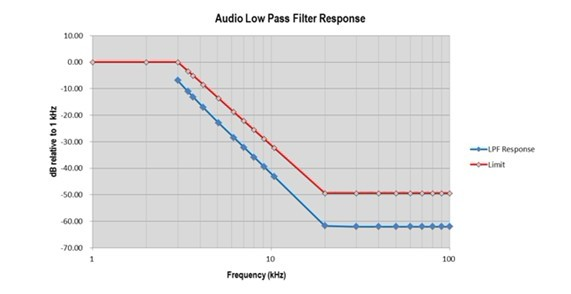

    2.3.3测试案例展示：

    3 §95.633(c) Occupied Bandwidth And Emission Mask 占用带宽与发射罩波
    3.1 Occupied Bandwidth 占用带宽
    3.1.1测试限值：EUT发射类型为F3E ,F2D的标称带宽外12.5KHz，发射类型为F1D, G1D, F3E,G3E的标称带宽外20KHz
    3.1.2测试布置图：参考2.1.2布置图

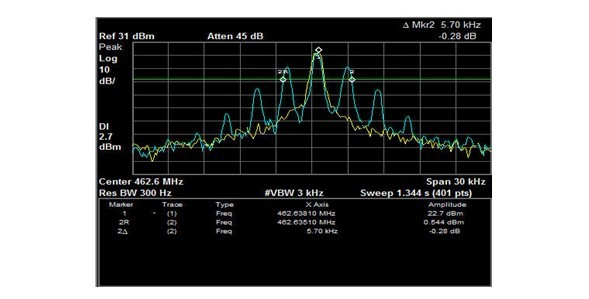

    3.1.3测试案例展示：

    3.2 Emission Mask 发射罩波
    3.2.1测试限值：
    远离授权带宽的50%-100%的频率范围内，其幅度值应该小于发射频点幅度值25dB
    远离授权带宽的100%-250%的频率范围内，其幅度值应该小于发射频点幅度值35dB
    远离授权带宽的250%以外频率范围内，其幅度值应该小于发射频点幅度值3+10log(Transmit Power)dB
    3.2.2测试布置图：参考2.1.2布置图

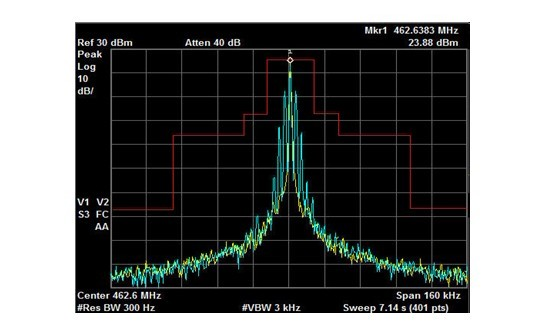

    3.2.3测试案例展示：

    4 §95.635(b7) Spurious Emission 辐射杂散
    4.1测试限值：辐射杂散值相对于传导功率值至少大于43+10log(Transmit Power)dB

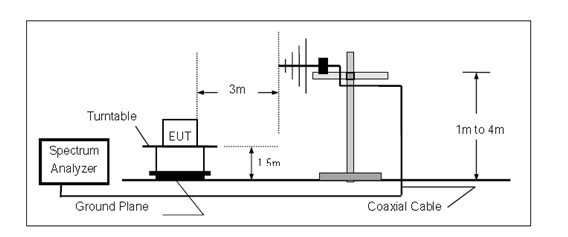

    4.2测试布置图：

    5 §95.627 Frequency Stability 频率稳定度
    5.1测试限值：在正常状态以及极限条件下，EUT的频率公差小于0.00025%

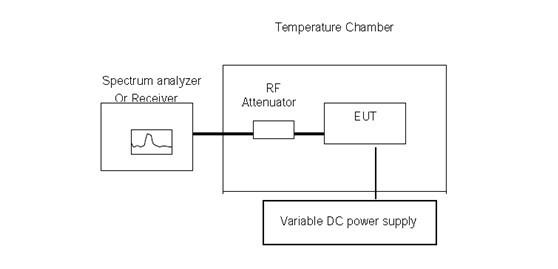

    5.2测试布置图：

    以上是民用对讲机FCC认证中常见的RF测试项目。
